性能特點
-
昊星CN.HAOSTARS牌產品 全封閉膠體磨)制藥衛生型系列 精品[整體不銹鋼]立式(連體式全封閉料斗（容器）構造,，更適用于香精,、甲醇、乙醇,、乳化流體,、半流體、藥物制劑等易揮發或易爆易燃物料的在防爆防揮發在隔絕潔凈狀態（環境）下進行濕料的處理過程,。其外形新穎,，設計獨特、整體衛生,，環保節能,。
-
執行國家標準GB/T 14466和昊星企業標準Q/WHX02-2019。
-
配立式電動機,，機體與電機連體同軸結構,，故又稱連體式膠體磨，并采取全封閉式內循環構造,。
-
設有排設擋水盤,，操作使用簡單，安裝維護方便,，體積小等特點,。
-
為濕式超微粒研磨、粉碎,、乳化,、混合、分散,、均質,、攪拌等高效功能。
-
適用于各類液態狀介質物料,，特大型處理物料粘稠密度應小于10000厘泊的介質,；中、小型處理物料粘稠密度應小于300-3000厘泊的介質,?？纱娌?yōu)于石磨，砂磨機,、球磨機,、乳勻機、乳化機,、三輥機,、搗碎機等工作。
-
可按照客戶對加工物料不同的酸度、堿度,、濃稠度等性質特殊要求定制生產,。

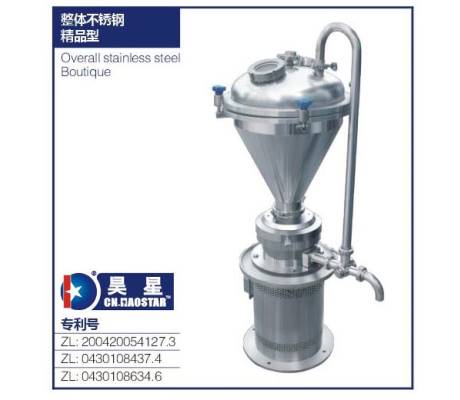

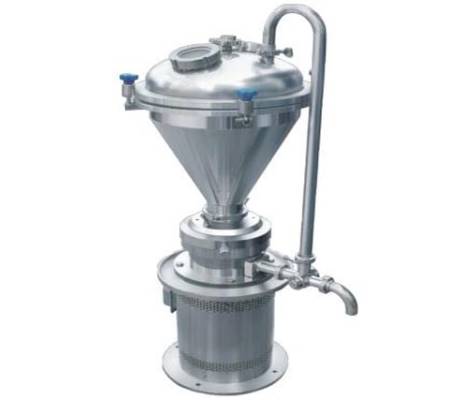

衛生級(全不銹鋼)整體不銹鋼精品型全封閉式膠體磨
1. 全封閉膠體磨JM(JTM)-LBF立式系列-精品單冷卻型性能表
技術參數
產品類型 |
乳化細度
單循環或多循環 |
按物料性質而變化
(產量)
(T/h) |
磨盤
直徑
(mm) |
進口
直徑
(mm) |
出口
直徑
(mm) |
冷卻管
接頭
(mm) |
主要
轉速
r/min |
電機
功率
Kw |
外形尺寸
(長×寬×高) |
重量
(Kg) |
|
LBF250b |
2-50 |
2-20 |
Ø250 |
Ø125 |
Ø60 |
Ø12 |
2900 |
15 |
700×550×1280 |
320 |
|
LBF200b |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
15 |
600×440×1280 |
260 |
|
LBF200a |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
11 |
600×440×1280 |
255 |
|
LBF200 |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
7.5 |
600×440×1200 |
215 |
|
LBF180b |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
15 |
600×440×1220 |
235 |
|
LBF180a |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
11 |
600×440×1220 |
225 |
|
LBF180 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
7.5 |
600×440×1180 |
205 |
|
LBF140b |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
15 |
580×440×1130 |
199 |
|
LBF140a |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
11 |
580×440×1130 |
195 |
|
LBF140 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
7.5 |
580×440×1130 |
185 |
|
LBF130 |
2-50 |
0.7-3 |
Ø130 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
600×430×1100 |
180 |
|
LBF120 |
2-50 |
0.7-2.5 |
Ø120 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
600×430×1100 |
175 |
|
LBF100 |
2-50 |
0.5-2 |
Ø100 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
580×430×1050 |
170 |
|
LBF90 |
2-50 |
0.5-1.5 |
Ø90 |
Ø47 |
Ø20 |
Ø12 |
2900 |
4 |
430×410×1000 |
110 |
|
LBF80 |
2-50 |
0.3-1 |
Ø80 |
Ø47 |
Ø20 |
Ø12 |
2900 |
3 |
430×410×1000 |
105 |
|
LBF65 |
2-50 |
0.2-0.5 |
Ø65 |
Ø47 |
Ø20 |
Ø8 |
2900 |
2.2 |
460×340×980 |
80 |
|
LBF60 |
2-50 |
0.02-0.1 |
Ø60 |
Ø25 |
Ø15 |
Ø8 |
2900 |
1.1 |
420×280×930 |
48 |
* HAOSTARS COLLOIDS MILL各機型系列產品在不影響基本結構及性能的改進時，恕不另行通知 *
2.全封閉膠體磨立式JM(JTM)-LBF-2系列-精品雙冷卻可空轉型性能表
技術參數
產品型號 |
乳化細度
單循環或多循環 |
按物料性質而變化
(產量)
(T/h) |
磨盤
直徑
mm |
進口
直徑
(mm) |
出口
直徑
(mm) |
冷卻管
接頭
(mm) |
主要
轉速
r/min |
電機
功率
Kw |
外形尺寸
(長×寬×高) |
重量
(Kg) |
|
LBF250b-2 |
2-50 |
2-20 |
Ø250 |
Ø125 |
Ø60 |
Ø12 |
2900 |
15 |
700×550×1280 |
320 |
|
LBF200b-2 |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
15 |
600×440×1280 |
260 |
|
LBF200a-2 |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
11 |
600×440×1280 |
255 |
|
LBF200-2 |
2-50 |
2-10 |
Ø200 |
Ø100 |
Ø50 |
Ø12 |
2900 |
7.5 |
600×440×1200 |
215 |
|
LBF180b-2 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
15 |
600×440×1220 |
235 |
|
LBF180a-2 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
11 |
600×440×1220 |
225 |
|
LBF180-2 |
2-50 |
2-6 |
Ø180 |
Ø90 |
Ø40 |
Ø12 |
2900 |
7.5 |
600×440×1180 |
205 |
|
LBF140b-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
15 |
580×440×1130 |
199 |
|
LBF140a-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
11 |
580×440×1130 |
195 |
|
LBF140-2 |
2-50 |
1-4 |
Ø140 |
Ø66 |
Ø32 |
Ø12 |
2900 |
7.5 |
580×440×1130 |
185 |
|
LBF130-2 |
2-50 |
0.7-3 |
Ø130 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
600×430×1100 |
180 |
|
LBF120-2 |
2-50 |
0.7-2.5 |
Ø120 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
600×430×1100 |
175 |
|
LBF100-2 |
2-50 |
0.5-2 |
Ø100 |
Ø65 |
Ø30 |
Ø12 |
2900 |
5.5 |
580×430×1050 |
170 |
|
LBF90-2 |
2-50 |
0.5-1.5 |
Ø90 |
Ø47 |
Ø20 |
Ø12 |
2900 |
4 |
430×410×1000 |
110 |
|
LBF80-2 |
2-50 |
0.3-1 |
Ø80 |
Ø47 |
Ø20 |
Ø12 |
2900 |
3 |
430×410×1000 |
105 |
|
LBF65-2 |
2-50 |
0.2-0.5 |
Ø65 |
Ø47 |
Ø20 |
Ø8 |
2900 |
2.2 |
460×340×980 |
80 |
|
LBF60-2 |
2-50 |
0.02-0.1 |
Ø60 |
Ø25 |
Ø15 |
Ø8 |
2900 |
1.1 |
420×280×930 |
48 |
* HAOSTARS COLLOIDS MILL各機型系列產品在不影響基本結構及性能的改進時,，恕不另行通知 *
實驗室膠體磨,，中試型膠體磨，工業化膠體磨對于研磨的制備,，這就能牽涉到主要設備研磨機的轉速問題,，膠體磨機有八大作用，一是攪拌功能,，二是高剪切功能, 三是乳化功能四是混合功能, 五是分散功能，六是破碎功能,，七是均質功能,，八是研磨功能。這就需要我們在工業生產中如何去實現他們的不同功能,。而比德國IKN工業設備不論在從實驗室產品到工業設備就利用它獨特的設計和計算線速度的方法都有優勢,，很好的解決了這一問題。同時還有初乳制備過程中的產生氣泡問題,，傳熱問題乳化不均,，浮油、分離問題等等可以進行相應處理好,。
昊星機械設備制造的流體和半流體工業設備在全世界都有成功的應用和解決方案,。
實驗室膠體磨
JTM50/60/65（JP系列）為實驗室膠體磨及微型多功能高剪切乳化均質研磨機組-全自動膠體磨(全自動控制模塊包括PH值、溫度,、速度,、流量、循環,、定時,、定量、回流等系統)的技術參數：功率1.5-2.2KW,轉速0-4000rpm,線速度 0-60m/s,電壓220V/380V/415V,機器產量為 0– 750 升/小時（水）,，重量35-60 KG, 實驗室膠體磨-臥式JTM-W50;W60;W65型尺寸 (長寬高）(250X250X350) 實驗室膠體磨-立式JTM-L50;L60;L65普通型:尺寸 (長寬高）(250X250X600)MM; 實驗室膠體磨-立式JTM-LB50;LB60;LB65精品型尺寸 (長寬高）(250X250X600)MM,，JP-W管線式JP-W50;JP-W60;JP-W65型尺寸 (長寬高）(250X250X350)使用軸封（PTFE 環），在正常的情況下,，一般軸封可以使用3000-10000次,。JP不能24小時連續使用，一般最多可以使用連續半個小時,，這要依據料液的溫度和轉速而定,。JP也可以通過變換模塊，可以實現多功能多用途。是實驗室中試驗加工處理物料的最佳選擇,。
中試型膠體磨
JTM
65/JTM80/JTM90（JM系列）為中試型膠體磨及小中型多功能高剪切乳化均質研磨機組-全自動膠體磨(全自動控制模塊包括PH值,、溫度、速度,、流量,、循環、定時,、定量,、回流等系統)的技術參數：功率2.2-4KW,轉速0-4000rpm,線速度 0-50m/s，電壓220V/380V/415V,機器產量為 0– 1200 升/小時（水）,，重量45-78KG, JTM-W65;JTM-W80;JTM-W90尺寸 (長寬高）((450X250X350)MM,、JTM-L65;JTM-L80;JTM-L90普通型:尺寸 (長寬高）((450X250X750)MM、JTM-LB65;JTM-LB80;JTM-LB90精品型:尺寸 (長寬高）((450X250X750)MM,，JTM-2使用雙端面機械密封,，可24小時不停機連續生產，并通冷卻水對密封部分進行冷卻,。通過變換模塊,，可以實現多功能多用途。機械密封和機械設計符合3A健康標準,，是中試和小規模批量生產的最佳選擇,。
工業化膠體磨
JTM80-500系列臥式、分體式,、管線式,、封閉式及多功能高剪切乳化均質研磨機組-全自動膠體磨(全自動控制模塊包括PH值、溫度,、速度,、流量、循環,、定時,、定量、回流等系統)是專門為膠體溶液,、懸乳液生產所設計,，特別是那些需要很好乳化和分散效果的膠體生產。JTM80;JTM100;JTM120;JTM140;JTM180;JTM-200;JTM250;JTM320;JTM400;JTM400;JTM500的線速度很高,，剪切間隙非常小,，這樣當物料經過的時候，形成的摩擦力就比較劇烈,，結果就是通常所說的濕磨,。定轉子被制成圓椎形,，具有精細度遞升的三級、TM180;JTM-200;JTM250;JTM320;JTM400;JTM400;JTM500提升為四級鋸齒突起和凹槽,。定子可以無限制的被調整到所需要的與轉子之間的距離,。在增強的流體湍流下，凹槽在每級都可以改變方向,。高質量的表面拋光和結構材料,，可以滿足不同行業的多種要求。
三級,、四級錯齒結構的研磨轉子(特殊可提升為五-九級錯齒結構的研磨轉子,需定制),，配合精密的定子腔?？梢赃_(dá)到更好的高剪切,、振頻、分散,、混合,、破碎、乳化,、均質、濕磨以多功能處理效果,。
膠體磨應用領域：
食品工業：乳品,、蘆薈、菠蘿,、芝麻,、果茶、冰淇淋,、月餅餡,、奶油、果醬,、果汁,、大豆、豆醬,、豆沙,、花生奶、蛋白奶,、豆奶,、乳制品，麥乳精,、香精,、各種飲料等,。化學工業：油漆,、顏料,、染料、涂料,、潤滑油,、潤滑脂、柴油,、石油催化劑,、乳化瀝青、膠粘劑,、洗滌劑,、塑料、玻璃鋼,、皮革,、乳化等。 日用化工：牙膏,、洗滌劑,、洗發精、鞋油,、高級化妝品,、沐浴精、肥皂,、香脂等,。醫藥工業：各型糖漿、營養液,、中成藥,、膏狀藥劑、生物制品,、魚肝油,、花粉、蜂皇漿,、疫苗,、各種藥膏、各種口服液,、針劑,、靜滴液等。 建筑工業：各種涂料,。包括內外墻涂料,、防腐防水涂料,、冷瓷涂料、多彩涂料,、陶瓷釉料等,。
其它工業：塑料工業、紡織工業,、造紙工業,、煤炭浮選劑、納米材料,、阻燃材料,、涂層漿料、合成革,、壁紙,、布業、鈦白粉,、鈦白漿,、萬能膠、制膠等行業優質環保的生產需要,。
設備等級：化工級,、衛生I級、衛生II級,、無菌級,、鈦白粉級、食品級
電機形式：普通電機,、變頻調速電機、防爆電機,、變頻防爆電機
電源選擇： 380V/50HZ,、220V/60HZ、440V/50HZ
電機選配件： PTC 熱保護,、IP45-66防護,、降噪型
膠體磨材質：SUS304 、SUS316L ,、SUS316Ti
膠體磨選配：儲液罐,、排污閥、變頻器,、電控箱,、移動小車
膠體磨表面處理：拋光、亞光,、耐磨處理
進出口聯結形式：法蘭,、螺口,、卡箍、快裝活接
