【開篇引言】

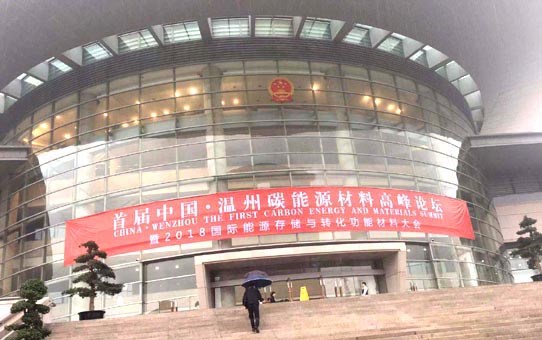

溫州對石墨烯-碳能源材料科學對先進能源材料與器件的前沿及熱點問題及產業化發展進行交流熱愛和探索：溫州市人民政府在召開每年一度2018年11月8-10日"世界溫州人"大會之后,，2018年11月11-14日召開"首屆中國·溫州碳能源材料高峰論壇暨2018年國際能源存儲與轉化功能材料大會"主辦單位：中共溫州市委、溫州市人民政府,、溫州大學,，承辦單位：中共溫州市委人才工作領導小組辦公室、溫州浙南科技城管委會,、甌海區人民政府,、溫州大學化學與材料工程學院，協辦單位：John Wiley & Sons Inc.出版集團,，支持單位：浙江省自然科學基金委,、北京理工大學、上海大學等組織企業參加“首屆中國·溫州碳能源材料高峰論壇暨2018年國際能源存儲與轉化功能材料大會”活動主旨：隨著傳統化石能源的日益枯竭和生態環境的日益惡化,，大力發展清潔,、高效、安全的新能源已成為全球共識,。溫州大學在新能源材料方面具有好的專業基礎和影響力,，化學學科ESI連續6年進入全球大學和科研機構的前1%，為推進能源新材料和新技術的交流合作,，共同就先進能源材料與器件的前沿和熱點問題及產業化發展進行交流對接,，溫州大學擬于2018年11月11日-14日在溫州召開2018年國際能源存儲與轉化功能材料大會暨首屆中國溫州碳能源材料高峰論壇，大會的主題是“精英驅動·材料創新·引領發展”,。大會主席：王舜教授（溫州大學化學與材料工程學院院長）,、大會聯合主席：徐廣臣博士（John Wiley & Sons Inc.出版集團亞洲區副總監）、陸俊研究員（美國Argonne國家實驗室）,、陳忠偉院士（加拿大滑鐵盧大學）本次會議將邀請來自中國,、美國、德國,、加拿大,、澳大利亞、韓國,、新加坡等國家以及美國斯坦福大學,、加州大學、凱斯西儲大學,、賓夕法尼亞大學,、清華大學,、北京大學、加拿大滑鐵盧大學以及美國阿貢國家實驗室等國（境）內外高校的400位知名學者參會,，共同就先進能源材料與器件的前沿和熱點問題及產業化發展開展深入的交流與探討,，并與政府、投資人等一起舉辦“產業-技術-資本”對接,，推進中國能源綠色發展和能源國際合作,。

2018年11月11日上午，由浙江省人民政府副省長兼溫州市委書記陳偉俊,、溫州市委常委,組織部長馬永良等領導開幕儀式致詞,。邀請300多位新能源材料領域的國內外知名專家學者和行業代表來溫參會并開展研討交流。開幕式包括人才項目簽約,、《Carbon Energy》國際期刊聯合創刊簽約,，以及“材料黑科技，解鎖認知邊界”“石墨烯產業的機遇與挑戰”主題學術報告等內容,。邀請溫州昊星機械設備制造有限公司組織相關行業企業負責人或技術負責人參加了會議,。

舉辦這次大會是溫州推進新時代“兩個健康”先行區創建的一個具體行動。來自海內外的300多位碳能源材料知名專家學者,，與600多名在溫高校院所代表,、產業園區代表、企業代表等共聚一堂,，開展新能源新材料領域人才項目交流合作,。開幕式上，陳偉俊代表市委,、市政府向與會人員表示歡迎和感謝,。他說，溫州是吃“改革飯”,、走“開放路”,、打“創新牌”成長起來的，有著深厚的創新文化,、活躍的改革因子,、濃厚的創業氛圍和豐富的溫商資源。進入新時代,，溫州要再造新優勢、再創新輝煌,，就要緊緊扭住創新這個主題主線,，堅持政府主導、企業主體,、科研主力“三位一體”,，著力激發創業創新活力，做好“破舊立新”文章，加快走出一條具有鮮明溫州特色的創新發展之路,。

陳偉俊指出當前,，溫州正以建設國家自主創新示范區為主抓手，聯動新時代“兩個健康”先行區建設,，狠抓重大產業培育發展,，著力培育高質量發展新動能。加快新能源,、新材料發展是推動先進制造業發展的重要基礎,，是提高產業競爭力的重要支撐，是加快高質量發展的大勢所趨,。溫州發展新能源新材料產業,，具有良好的產業基礎、較好的合作平臺和廣闊的市場前景,。接下來,，要緊緊把握全球新一輪產業變革的“脈動”，聚焦聚力高質量,、競爭力,、現代化，堅持創新為先,、人才為本,、平臺為重、環境為要,，大力推進政策體系,、人才體系、服務體系建設和平臺打造,，推動新能源新材料產業大發展,。真誠希望大家為新能源新材料產業發展把脈問診、建言獻策,，熱忱歡迎廣大人才和企業到溫州洽談合作,、共同發展。據悉,，今后該大會將每年舉辦一次,，溫州將爭取成為碳能源材料高峰論壇的永久會址。

【前沿創新】
一,、石墨烯科學研究

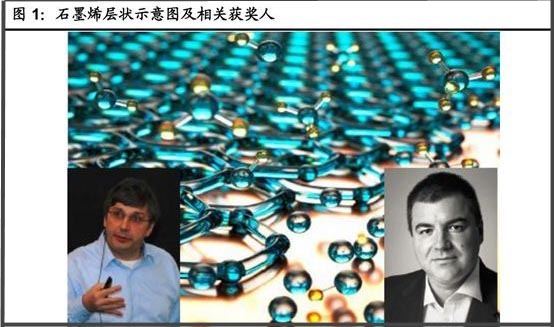

2004 年,，石墨烯首次發現，被稱為“材料之王”,， 2004年,，曼徹斯特大學的安德烈 蓋姆（Andre Gei m）和康斯坦丁 諾沃肖洛夫（Konstantin Novoselov）用微機械剝離法成功分離出穩定的單層石墨烯,，顛覆了凝聚態物理學界既往的二維材料不能在有限溫度下存在的觀點，被授予2010 年諾貝爾物理獎,。①

2025 年將達到千億市場規模,，我們認為：21世紀，人類將從硅時代全面邁向石墨烯時代,。市場廣闊大有可為1,、材料之王:石墨烯（Graphene）是一種由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的單層二維碳納米材料，這種穩定二維蜂巢狀晶格結構賦予了石墨烯力學,、光學,、電學和微觀量子性質等極為優異的性能，被稱為“材料之王”,。

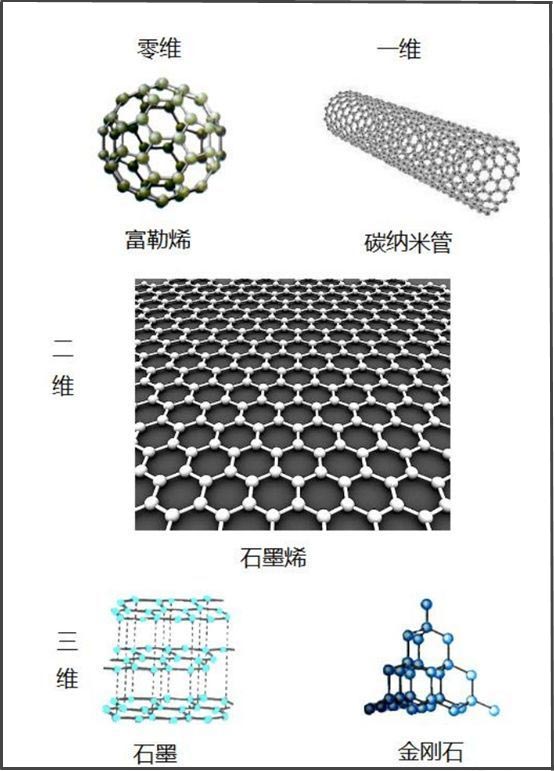

2,、碳材料之母:石墨烯是碳的各種形態中的基本結構，可以從石墨烯成功制備出如富勒烯,、碳納米管,，彈道晶體管等其他碳素新材料，石墨烯也因此被稱為“碳材料之母”,。
 單層石墨烯屬于二維晶體,，由于二維晶體具有熱力學不穩定性，所以其附帶褶皺（褶皺是二維石墨烯存在的必要條件）,。

一般認為石墨烯是一種拓撲絕緣體,，內部絕緣、表面導電,，是一種不同于導體和絕緣體的新的凝聚態,。

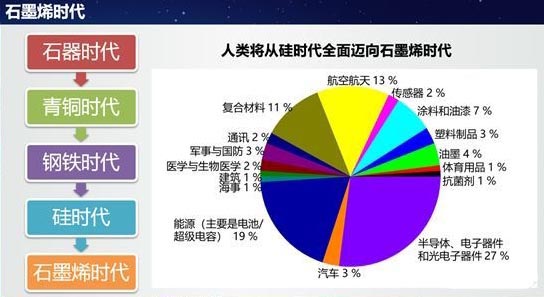

3. 石墨烯時代
基于以上分析，我們認為,，21世紀,，人類將從硅時代全面邁向石墨烯時代。


4. 產業政策

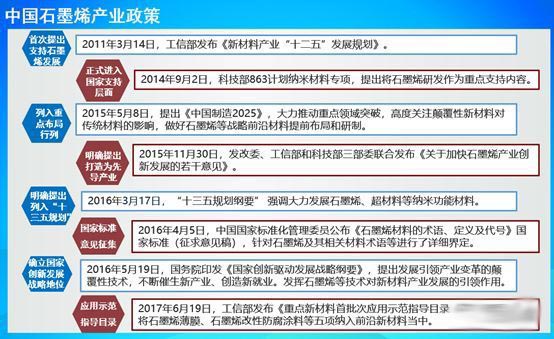

中國支持政策

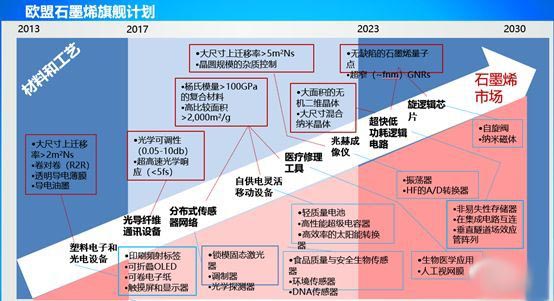

全球支持政策

5. 千億市場規模
石墨烯作為工業添加劑,，材料本身市場規模并不大,，各機構預測到2020年石墨烯材料本身市場規模在1.5-3億美元之間，并在2015-2020年期間保持40%以上增速,。
但石墨烯作為基礎材料,，下游應用領域極為廣闊，美國BCC Research預測,，2018年全球石墨烯整體市場規?？赡芨哌_1.95億美元，2023年石墨烯應用規模將達到13.43億美元,，復合增長率47%,。
中國制造2025
《中國制造2025》明確了石墨烯發展目標，2020年“規模制備及電化學儲能,、印刷電子,、航空航天用輕質高強復合材料、海洋工程防腐等應用領域的技術水平達國際水準,，大幅提升相關產品性能,，形成百億元產業規模，2025年突破石墨烯在電子信息領域應用的技術瓶頸,，整體產業規模突破千億,。
二、技術有待成熟

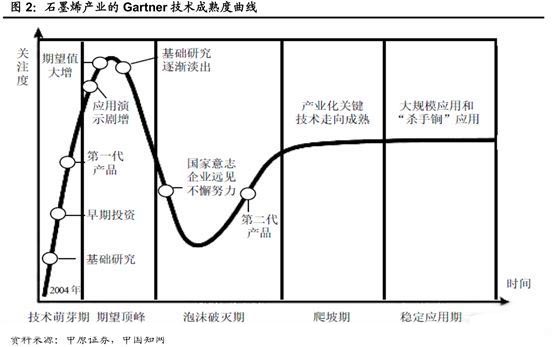

1. 技術成熟曲線

2. 石墨烯分類
按層數
石墨烯按層數分類,，其可分為：單層石墨烯,、雙層石墨烯和少層石墨烯。石墨烯層數超過10層后,，性質接近薄層體石墨,。
按形態
石墨烯按產品形態可分為石墨烯薄膜、粉體/微片,。
3. 石墨烯特性最薄最堅硬
單層石墨烯厚度只有0.335納米,，是頭發直徑的二十萬分之一。
人類已知強度最高物質
楊氏模量,、泊松比和抗拉伸強度分別反映了材料的抗形變,、彈性和抗斷裂的能力。楊氏模量達到1TPa,，與單壁碳納米管相當,；強度約為180GPa，是普通鋼材的 100倍,；韌性是碳纖維的20倍,；抗拉強度超過125GPa；硬度超過鉆石,。
導電性最強
石墨烯作為理想二維晶體材料,，電子運動速度達到光速的1/300，電導率可達10^6?3?2/m,，是室溫下最好的導電材料,，性能超過已知最好的導體銀或銅。
載流子遷移率最高
石墨烯內部載流子遷移率可達2×10^5cm^2 /Vs,，是硅中電子遷移率的140倍,，是未來各類導體、半導體電器元件的理想材料,。
導熱性最好
石墨烯是已知的導熱系數最高的物質,，理論導熱率達到5300W/mK,，是室溫下導熱最好的材料。
高透光性
單層石墨烯對光的吸收率僅為2.3%,，且對任何波長都有效,，打破了目前常用半導體化合物如砷化鎵等的吸收帶僅在可見光和近紅外端的限制，可制備透明導電薄膜,，替代ITO,，用于觸摸面板、柔性液晶面板,、太陽能電池及LED照明等,。
超大比表面積
石墨烯具有2630m^2/g的超大比表面積，能夠作為強力吸附劑與過濾材料,，應用于環保,、海水淡化等領域，還能充當儲能材料負載,。
4. 石墨烯制備
在制備技術層面,，氧化還原法與物理剝離法常被用作制備石墨烯粉體，而化學氣相沉積法與外延生長法常被用作制備石墨烯薄膜,。
機械剝離法獲得諾貝爾獎
基本原理：機械剝離法是將高定向熱解石墨薄片粘在膠帶上,，反復剝離，最終獲得一系列不同層數的石墨烯納米片,。
技術優勢：該方法高度可控,，方法簡單，成本低廉,，可獲得多層(10層以下)的石墨烯納米片,，尺寸最大可以達到10μm。
技術難點 ：無法控制石墨烯納米片的大小,、難以實現規?；a(chǎn)。

注①以上摘自《顛覆整個人類社會：它的前生,、今世和無限美好的未來,，關于石墨烯，這篇文章是徹底說透了》2018-05-10 00:00人類/電池/化學 文 | 史晨星 來源 | ID: shichenxing1編輯
【裝備概況】
目前,，生產石墨烯的石墨烯剝離式研磨生產成套設備和制備方法主要是機械法,、氧化法、基片生長法和液相法等, 昊星石墨烯高端智能裝備是一種以高速分散,、破碎研磨,、旋渦空化、剪切超聲為一體的直接在液相中進行連續分散和不間斷剝離石墨片的石墨烯生產線，實現了通過機械剪切液力空化等技術手段產出高品質的石墨烯,并成功應用在石墨烯納米材料工程項目上,，深受廣大石墨烯生產商的親睞,。
石墨烯的高端智能裝備制備方法的石墨烯生產設備是一種釆用機械液力剪切、空化剝離石墨片而產出的單層,、多層等高品質石墨烯的高科技先進設備,。這種先進技術的發明及應用,在一定程度上加快了石墨烯生產步伐,也促進了石墨烯生產企業進行大規模、高效率,、低成本、無污染生產的信心,。況且這種機械液力剪切,、空化旋渦剝離石墨片的生產工藝具有操作簡單、安全可靠,、無氧化,、無需高溫、優質高品的特點非常適合優質石墨烯的大規模生產,。
【設備結構】

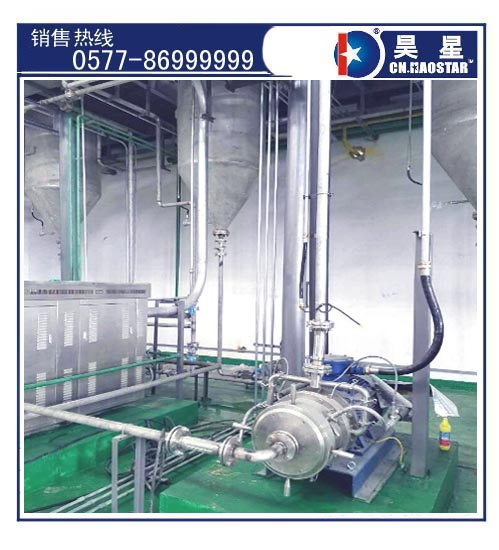

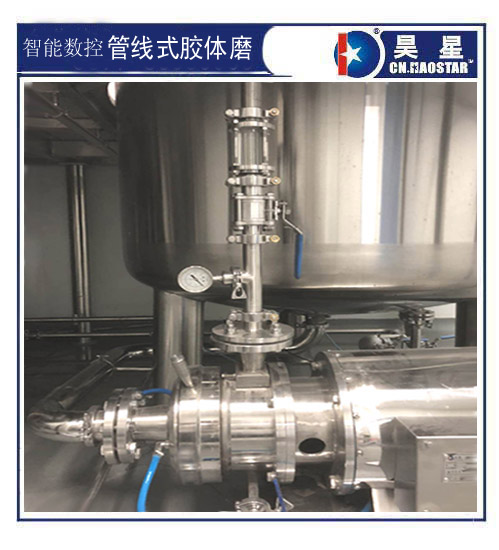

石墨烯生產設備主要裝備結構是由石墨烯的高端智能裝備集成控制系統,、高剪切分散攪拌配料罐、精細分散研磨機組(鈉米錐體磨),、液力旋渦空化器,、高剪切旋流超聲器、多管道冷凝器,、超聲儲料罐,、壓力表溫控儀等組成。

【工作原理】

石墨烯的高端智能裝備制備方法是由昊星石墨烯生產成套設備在高速分散攪拌的儲料罐中加入石墨粉,、分散劑或表面改性劑和水組成,，然后通過高速分散機進行分散攪拌，制成分散穩定性良好的石墨溶液,，由管道進入精細分散研磨室通過一種特殊粉碎切割剝離裝置,，將石墨溶液中的粉團、粘塊,、團塊等大小顆粒迅速分散剪切破碎,， 然后吸入到三級精磨區和高剪切削離區的剪切粉碎剝層結構綜合區，在十分狹窄的工作過道內由于千百組動,、靜磨齒槽和千百對剪切動刀片與剪切靜刀片相對高速切割從而產生強烈摩擦及和分散,、切割、剝層,、解聚,、粉碎、研磨等工作,。在機械運動和離心力的作用下,，將已剝離的石墨重新壓入切割剝離區進行研磨破碎,，精磨區分三級，越向外延伸一級磨片精度越高,，齒距越小,，線速度越長，石墨片越剝超溥,，同時流體逐步向徑向作曲線延伸,。每到一級流體的方向速度瞬間發生變化，并且受到每分鐘上千萬次的高速剪切,、強烈摩擦,、擠壓研磨、顆粒粉碎等,，在經過三級精磨區和高剪切削離區的上千萬次的高速剪切,、研磨粉碎之后，從而產生石墨片分子鏈斷裂,、片層切割撕破等,。然后再通過高壓管進入液力旋渦剪切空化發生器；液力旋渦剪切空化技術是一種在石墨溶液流入旋渦低壓區形成蒸氣空泡的過程,，當石墨溶液內壓強降低到飽和蒸氣壓以下時,，液力剪切空化過程所形成的氣泡開始出現并生長，隨著時間的延長,，空泡膨脹,、生長、壓縮和潰滅,。但這一過程是爆炸性的,，不到千分六秒，空泡在急劇崩潰的瞬間可釋放巨大的能量,，瞬間產生局部高溫和高壓,，并產生高線速度運行同時強大沖擊力的微射流，因此引起空蝕,、空噪,、振動和發光等一系列現象，通常將空化所產生的這些作用稱之為液力旋渦剪切空化效應,，使石墨片層剝離出單層和多層的理想石墨烯產品,。

【工藝流程】
首先石墨烯生產成套設備在高剪切分散攪拌配料罐配上石墨粉、分散劑或表面改性劑和水等進行分散攪拌,，先關循環閥然后打開儲料罐與分散研磨泵連接閥,，使石墨溶液通過精細分散研磨機、液力剪切旋渦空化器再通過壓力進入高剪切旋流超聲儲料器等工藝過程。在配料罐無料時自動關閉下面連接閥并開通循環閥讓石墨溶液自循環不間斷進行剝離片使石墨烯單層多層迖到理想效果,在集成控制系統設計壓力控制,、時間控制,、溫度控制等也可釆用電腦控制或觸摸頻控制或全自動控制方式。

【設備優勢】
溫州昊星機械設備制造有限公司研制石墨烯的高端智能裝備制備的工程案例貴州鼎璽烯材高科技有限公司是國內第一家年產量100噸石墨烯生產廠商,，采用的是物理剝離法,，最大限度保留石墨烯特性，可根據客戶需要定制生產,，不同規格和用途的石墨烯粉料,、漿料通過管道重新進入新型液力剪切空化旋流超聲發生器，使石墨溶液在昊星納米錐體磨的高速射流剪切沖擊和緩慢研磨空間之中經旋流空化超聲波的作用下,石墨層片不間受到循環斷切割剝離后產出高質量的單層和多層石墨烯進入儲料罐,再通過冷凝器回流管路重新進入精細分散機及液力旋渦空化裝置,石墨烯溶液整個切割剝離工藝過程是在一個封閉管路中循環往復的高速沖擊切割,、液力剪切旋渦空化,、旋流超聲空化等效應作用下受到強烈的切割和不間斷的剝離,從而達到更優質單層和多層的石墨烯，這種機械液力空化剝離石墨烯工藝方法可以有力地推動和促進石墨烯的大規模,、高效率、低成本,、無污染的生產,。

【應用領域】
石墨烯可廣泛應用于新能源電池、海洋工程,、復合材料,、導熱材料、超級電容器,、海水淡化,、生物醫藥、石墨烯導入新能源,、高性能復合材料和涂料等諸多應用領域?，F(xiàn)已推出鋰電池導電劑、碳塑合金,、石墨烯散熱器等系列成熟應用產品,。公司的鋰電池導電劑作為正極導電劑、負極導電劑,、涂碳鋁箔漿料,，已成功導入國內多家大型鋰電池企業和涂布鋁箔企業。公司的高導熱碳塑合金材料,，以優異的導散熱性能成為替代金屬鋁散熱器的首選材料,。石墨烯正在走進我們的生活。2010年每克5000元,每克2014年2000元的石墨烯定價,，被稱為“石墨烯價格貴黃金15倍”彌足珍貴哦! 2015年國內石墨烯產業規模格局形成,，技術有所突破，將石墨烯粉體價格甚至降至1元每克，一由國內解決了石墨烯生產成本高的的行業難題,。自主開發的物理法生產石墨烯制備的工藝,，解決了石墨烯生產中廢酸、廢水的難題,，實現清潔生產,。截至目前，國內有公司已開發出生產石墨烯粉體的第六代技術,，實現環保,、低成本、大規模量產高品質石墨烯,開啟石墨烯應用的新局面,。
